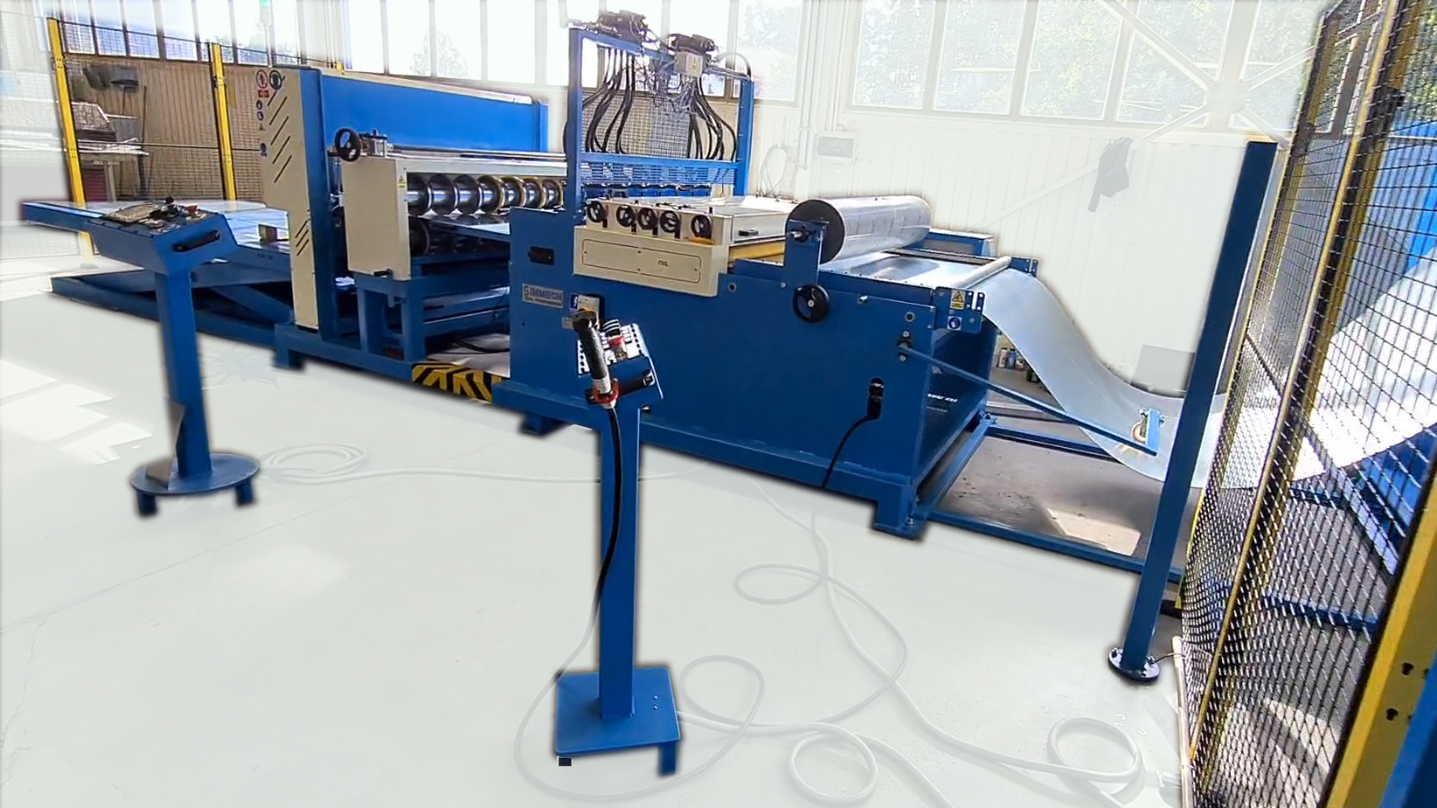

Linia do prostowania, cięcia wzdłużnego, poprzecznego, otworowania (konfigurowalna)
Model: Edge LCAWO 1500 - prostowanie, precyzyjne cięcie poprzeczne i wzdłużne, otworowanie - opcje konfigurowalne
|

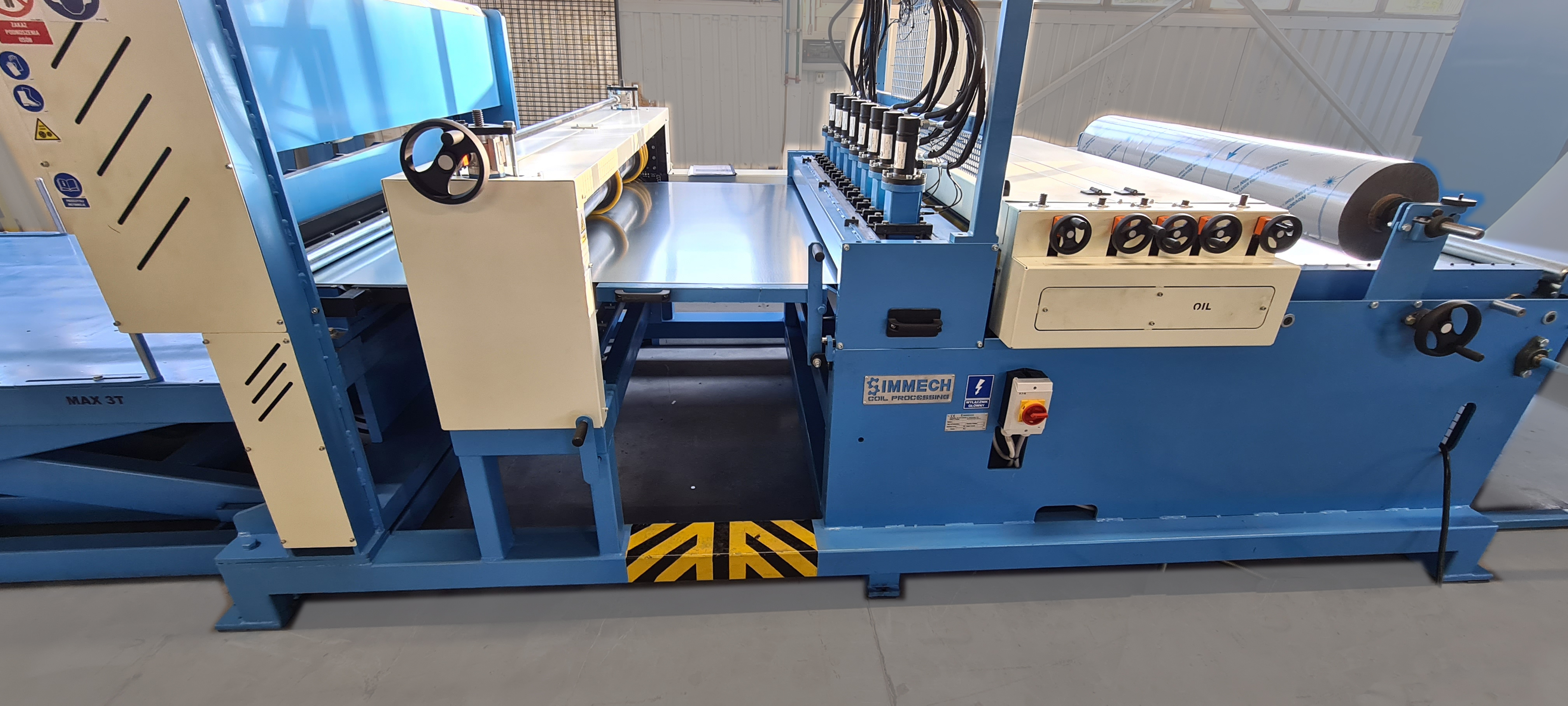

Characteristics Automatyczna linia do obrabiania blachy z kręgu. Linie przeznaczona jest dla blach o grubości od 0,4 do 3 mm, wagi kręgu do 15000 kg oraz szerokości kręgu do 1,5 m. Linia składa się z modułów realizujących kolejno zadania: rozwijanie z kręgu i podawanie blachy, prostowanie, cięcie wzdłużne opcjonalnie otworowanie/ wybijanie otworów, cięcie poprzeczne, foliowanie, układanie na przenośniku lub uchylnym nożycowym stole stacjonarnym. Maszyna może być wyposażone w odbiornik skrawków. Linia przeznaczona dla stali stopowych; galwanizowanych; nierdzewnych; powlekanych; aluminium. |
|
Linia składa się z następujących modułów: 1. Rozwijak - napędzany z wózkiem załadowczym, według oferty modele Arm 2 or Arm3. |
Specyfikacja techniczna:
| Parameter | Value |
| Masa kręgu |
15000 kg |
| Szerokość kręgu |
min. 250 up to max. 1500 mm |
| Grubość arkusza | min. 0,40 max. 3 mm |
| Materiał |
stali stopowych; galwanizowanych; nierdzewnych; powlekanych; aluminiumRm<750N/mm² |
| Mechanizm cięcia wzdłużnego |
5 par noży |
| Dokładność | +/- 0,5 mm / 1000 mm |
| Ilość wałów | do15 wałów utwardzonych, ilość zależna od rodzaju prostowanej blachy, możliwe wykonanie prostowarki w wersji 'bez zarysowań' |
| Machanizm gilotyny | gilotyna napędzana elektrycznie, noże w standardzie |
| Metoda wymiany/ nałożenia kręgu | Półautomatyczna - operator steruje wózkiem załadowczym, położeniem wieży rozwijaka, rozprężeniem osi. Krąg znajdujący się na wózku zostaje założony na oś rozwijaka, oś zostaje automatycznie rozprężona. |
| Wydajność | 4 arkusze o długości 900mm / 1 min. |
| Metoda sterowania linią |
Linia sterowana kontrolerem przemysłowym PLC, wyposażona w ekran operatorki HMI z którego zadaje się sygnały steruje Start/Stop, długość cięcia, ilość sztuk o danej długości, prędkość, konfiguracje otworów do wybicia. |
| Interfejsy komunikacyjne do integracji z innymi urządzeniami |
Sieć przemysłowa/ połączenia IO lub metody mieszane- do uzgodnienia na etapie zamówienia. |
| Oferujemy adaptacje linii do przestrzeni jaką dysponuje inwestor, instalację, szkolenie pracowników z zasad eksploatacji urządzeń, serwis gwarancyjny oraz pogwarancyjny. |
